概述：

通过两个独立的 RS-485 网络，V1000 连接多达 32 个房门/读卡器、输入监控器或输出控制接口，每个网络有两套输入接头，用于获得最佳的系统拓扑。

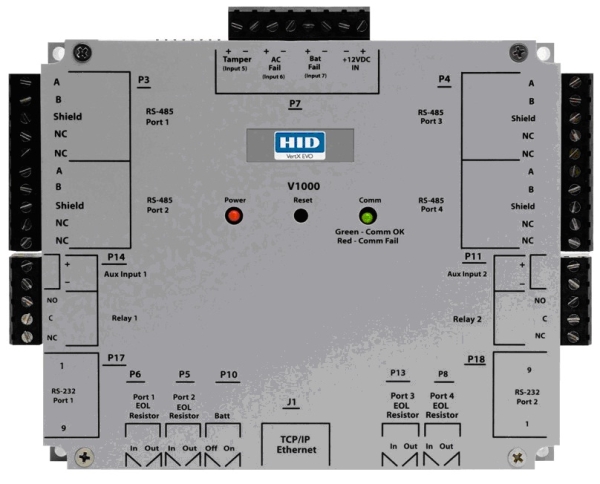

VertX EVO™ V1000 是一种联网门禁控制器，配备有多门门禁控制面板。只需使用一个 IP 地址就可以最多连接到 32 个门控制器，可大大减轻企业局域网 (LAN) 的负担。

高性能平台可增加门禁系统运行时间，而主控制器最多能为 64 台读卡器提供门禁控制，由此减少企业局域网的开销。

VertX EVO V1000 能够为连接的所有接口模块执行在线门禁决策、输入监控和输出控制，其中设备包括 VertX® V100（门接口）、V200（输入监控）和 V300（输出控制）。

V1000 提供两个板载输入和输出进行本地输入点监控和辅助输出控制，并且由本地电源供电（12 或 24 VDC）。

特点：

·        为门禁控制软件主机系统提供完整而且功能全面的硬件/固件基础架构。

·        无需访问门禁控制面板即可替换前端软件，从而降低变更成本。

·        为多达 32 个读卡器接口（多达 64 个门）和 250,000 个持卡人存储完整的门禁控制和配置数据库。

·        可连接至主机和 TCP/IP 网络上的其他设备。

·        接收并处理来自主机软件应用程序的实时命令。

·        向主机报告所有活动；报告监督式输入/警告，并具有 255 个优先级。

·        可在与主机门禁控制软件应用程序无通信活动的情况下，提供功能全面的离线操作，即 可执行所有门禁决策和事件日志记录。

·        门禁控制系统接口，最多能连接 32 台设备。

·        设备包括：

·         VertX V100 – 门/读卡器接口（最多 2 个门/1 个读卡器或 1 个门/2 个读卡器）

·         VertX V200 – 输入监控接口（每台设备有多达 16 个监控点）

·         VertX V300 – 输出控制接口（每台设备有多达 12 个控制继电器）

规格

型号（和部件号）： EVO V1000 (71000BEP0N01A)

安装： 用四颗螺钉即可安装到任何墙面上。为符合 UL 规定，可在客户提供的 NEMA-4 规格的锁定外壳内安装一个或多个网关

尺寸： 5.8 英寸（宽）x 4.825 英寸（高）x 1.275 英寸（深）（147.32 毫米 x 122.55 毫米 x 32.38 毫米）

重量： 12.4 盎司（350 克）

工作温度： 32° 至 122° F（0° 至 50° C）

工作湿度： 5% 到 95% 相对湿度，无冷凝

通信端口： 以太网 (10/100)，RS485（半双工）

保修： 我们担保产品在 18 个月内不出现材料和工艺缺陷（有关详细信息，请参见完整的质保政策）。

12-24VDC 下的工作电流（最大） 1000mA

12VDC 下的工作电流（平均）： 625mA（带 2 个 iCLASS 读卡器）

监督式输入功率（最大）： 0.025W（5mA 吸入，5V 标称值）0 至 +5VCD 基准

继电器接点额定电流（干接点输出）： 30VDC 下 2A（UL 认证的最大电流值）：30VDC 下 5A
